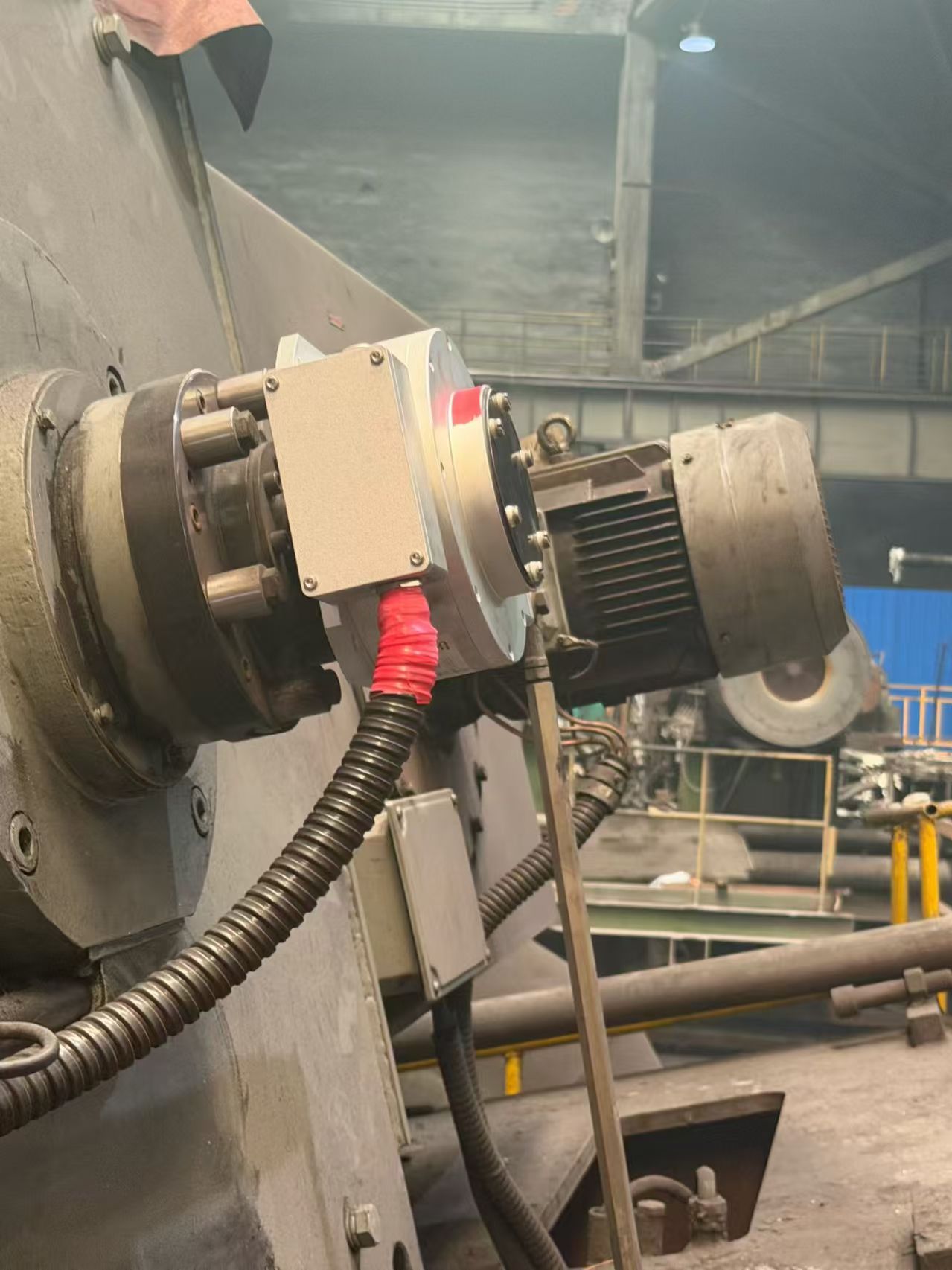

重载编码器 FGH6KK系列 现场安装
重载编码器 FGH6KK系列 现场安装
重点控制同轴：
清洁新编码器空心轴内孔，涂少量防卡膏，不要涂过多油脂污染码盘

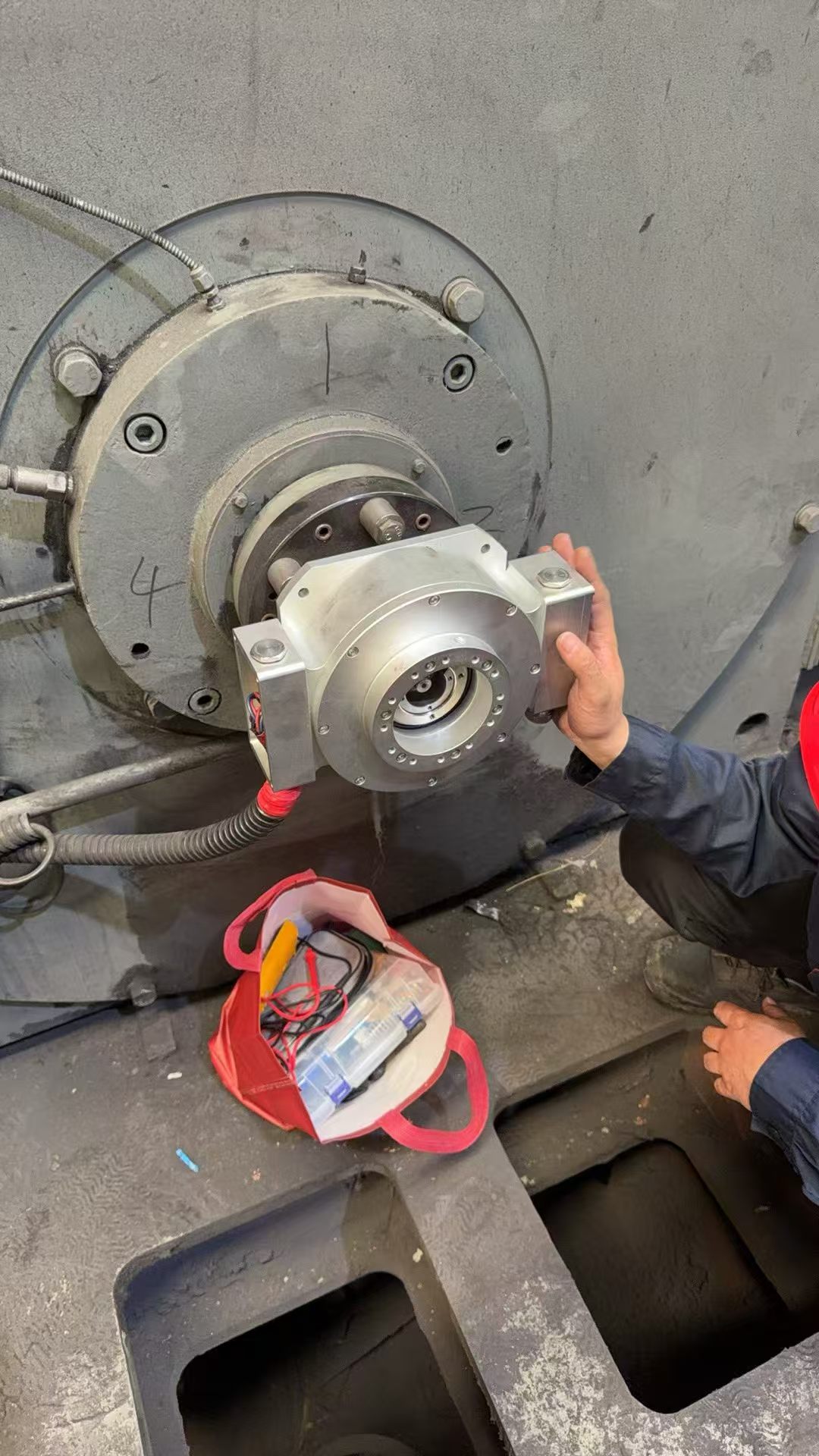

对准平键，均匀推入主轴，禁止敲击编码器壳体；空心轴端面贴合到位
对角均匀锁紧空心轴涨紧顶丝（按手册扭矩，不要过压挤压轴套变形）

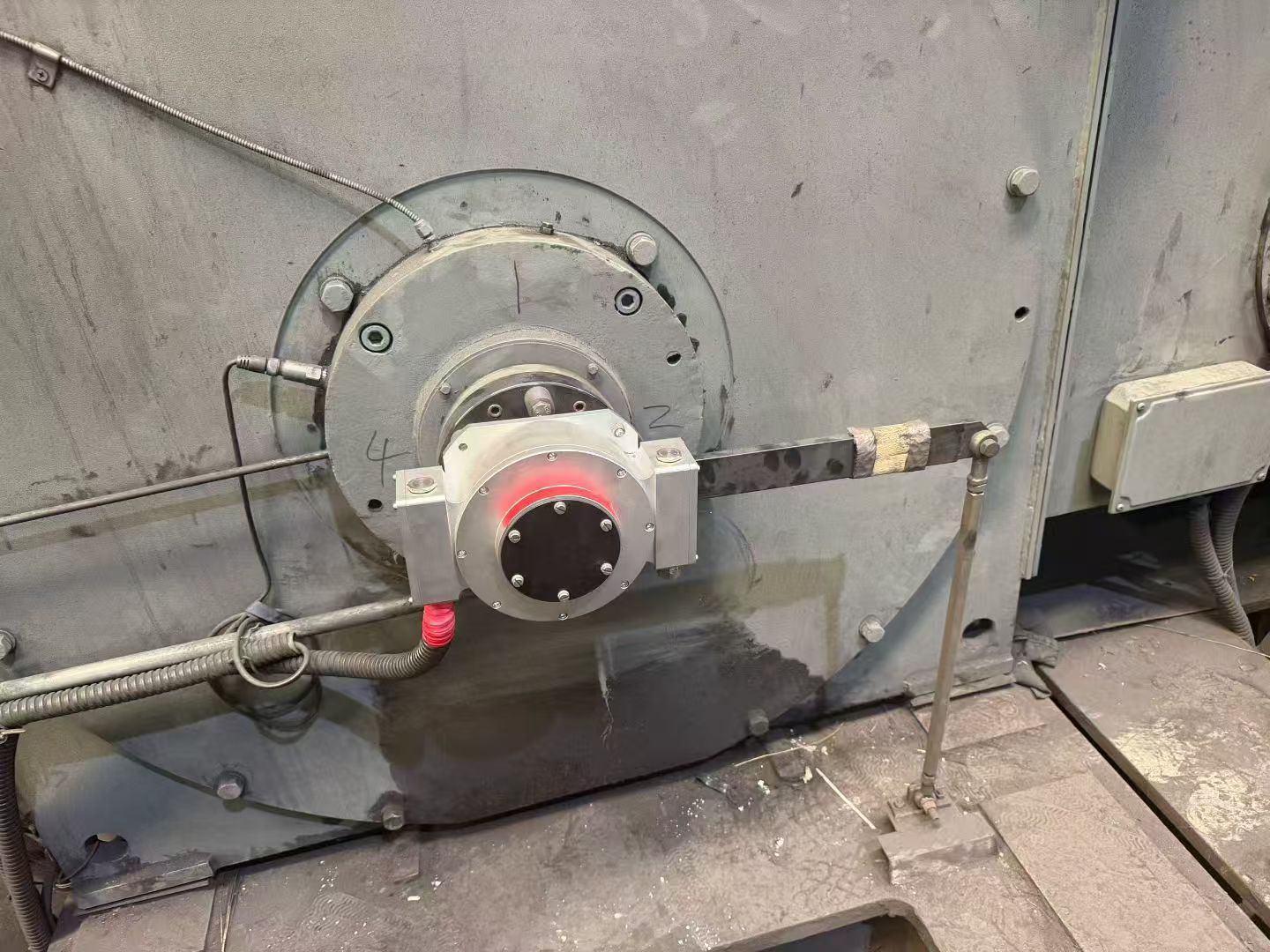

安装防扭臂：防扭臂预留微小浮动间隙，不能刚性卡死编码器；防扭臂只承受反扭矩，不校正同轴度，径向 / 轴向允许微小浮动
接线：严格对照旧线记录，两路端子盒独立接线：
盒 1：电源、0V、A、A-、B、B-、Z、Z-
盒 2：冗余第二路 A、A-、B、B-、Z、Z-（独立供电或共电源按图纸）
屏蔽接编码器外壳接地端子；屏蔽层不要两端接地
接线完成，盖好端子箱，密封防尘防水（IP54/IP66）
上电调试（空载先试）
先点动，低速转动主轴；用示波器 / PLC 监控：两路 A/B 波形、相位 90°、零位 Z 脉冲稳定，无丢脉冲、无毛刺
检查转向：A 超前 B 是否与原有逻辑一致；反了调换 A/B 相序
满速带载试运行，监控速度反馈、无跳变；检查防扭臂无受力卡死、无摩擦异响
记录两路信号状态，确认冗余功能正常
